產品名稱：[ZRXNYC-06新能源電動車空調實訓臺]
上海中人專業提供ZRXNYC-06新能源電動車空調實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRXNYC-06新能源電動車空調實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRXNYC-06新能源電動車空調實訓臺，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRXNYC-06新能源電動車空調實訓臺
ZRXNYC-06新能源電動車空調實訓臺

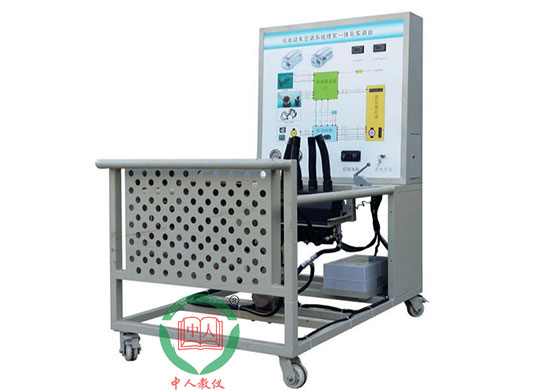

參考圖片
一、產品簡介
該設備采用電動汽車空調系統為基礎，充分展示電動汽車空調系統的組成結構和工作過程。
適用于各院校對電動汽車空調系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的電動汽車空調系統，充分展示電動汽車空調系統的組成結構和工作過程。
2.由電動汽車電源系統做為動力源，驅動空調壓縮機工作。操作空調控制面板，可真實演示電動汽車空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析電動汽車空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有臺面，方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
動力電源：原電動汽車電源
制冷劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～1.5MPa
低壓壓力表：0～0.3MPa
顏色：色卡7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
|
序號
|
名稱
|
規格型號
|
單位
|
數量
|
|
1
|
檢測控制面板(面板柜)
|
裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm)
|
套
|
1
|
|
2
|
點火開關
|
|
個
|
1
|
|
3
|
高壓壓力表
|
R134a，0～3.5MPa
|
個
|
1
|
|
4
|
低壓壓力表
|
R134a，0～1.5MPa
|
個
|
1
|
|
5
|
數字式進風口溫度表
|
|
個
|
1
|
|
6
|
數字式出風口溫度表
|
|
個
|
1
|
|
7
|
空調控制器總成
|
原車全新
|
套
|
1
|
|
8
|
空調蒸發箱總成
|
原車全新
|
套
|
1
|
|
9
|
電動汽車空調壓縮機總成
|
原車全新,48V
|
套
|
1
|
|
10
|
膨脹閥總成
|
原車全新
|
套
|
1
|
|
11
|
干燥器總成
|
原車全新
|
套
|
1
|
|
12
|
鼓風機總成
|
原車全新
|
套
|
1
|
|
13
|
冷凝器
|
原車全新
|
個
|
1
|
|
14
|
冷卻電子風扇
|
原車全新
|
套
|
1
|
|
15
|
電動汽車空調控制器(驅動電機變頻器)及操縱開關組件
|
原車全新,48V
|
套
|
1
|
|
16
|
電動汽車電池組
|
原車全新,48V
|
套
|
1
|
|
17
|
DC/DC系統
|
原車全新
|
套
|
1
|
|
18
|
移動臺架(帶自鎖腳輪裝置)
|
1500×1000×1700mm(長×寬×高)
|
臺
|
1
|
|
19
|
車載充電器與充電口
|
配套
|
套
|
1
|
|
20
|
故障模擬與排除裝置
|
|
套
|
1
|
|
21
|
設備教師手冊
|
|
套
|
1
|
|
22
|
設備合格證、保修卡
|
|
套
|
1
|
原文網址：
http://www.xxdxmfs.cn/proshow.asp?ID=1409
尊敬的用戶：
如果您對我們的ZRXNYC-06新能源電動車空調實訓臺比較滿意，想要建設與ZRXNYC-06新能源電動車空調實訓臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRXNYC-06新能源電動車空調實訓臺。
售后：我們承諾在質保期內，若ZRXNYC-06新能源電動車空調實訓臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRXNYC-06新能源電動車空調實訓臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRXNYC-06新能源電動車空調實訓臺零部件僅收成本費的。
