產品名稱：[ZRXNYQD-08比亞迪電驅動傳遞系統訓練臺]

---

上海中人專業提供ZRXNYQD-08比亞迪電驅動傳遞系統訓練臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRXNYQD-08比亞迪電驅動傳遞系統訓練臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRXNYQD-08比亞迪電驅動傳遞系統訓練臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRXNYQD-08比亞迪電驅動傳遞系統訓練臺

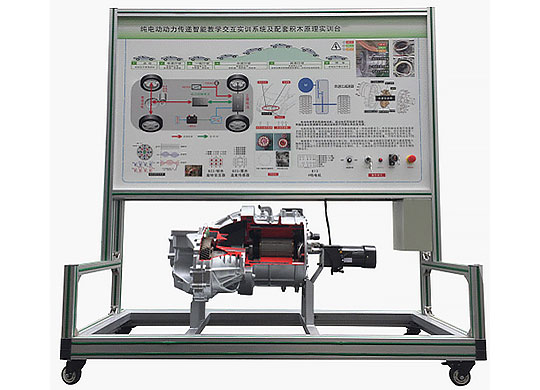

ZRXNYQD-08比亞迪電驅動傳遞系統訓練臺

一、產品簡介

采用比亞迪E5電驅動系統構建而成，包括驅動電機、變速箱、P檔電機、車速傳感器、差速器、水溫傳感器等，配有經噴涂油墨、裝配具有保護功能的檢測端子，可測量電壓，電阻，波形等信號。適用于中高職院校、技工院校、新能源培訓機構對于比亞迪e5電驅動系統的教學培訓。

二、功能特點

1.學習了解比亞迪e5動力總成的結構及工作原理。

2.實訓臺可模擬比亞迪e5永磁同步電機加速，減速，制動，倒車等工況，觀察對應工況下電機的工作狀態。

3.直接觀察永磁同步電機冷卻水溫傳感器，差速器輪速傳感器。

4.直接觀察P檔電機結構原理、工作過程。

5.在面板上可測量永磁同步電機工作輸出的三相正弦波形，可測量旋變傳感器電信號。

6.面板上可測量輪速傳感器，水溫傳感器阻值，學習各傳感器的分類，元件特點，工作原理。

7.學習汽車差速器的工作原理，認識汽車差速器結構，掌握其工作原理。

8.可以參照原廠維修手冊或電路圖對動力總成進行電路分析。

三、工藝特點

1.實訓臺面板采用的4mm厚高級鋁塑板，表面經特殊工藝噴涂底漆處理，面板打印出彩色電路圖，表面噴涂光油，學員可以直觀對照電路圖和實物，認識和分析動力總成系統的工作原理。

2.配有保護罩，采用透明亞克力材料保護學員安全，同時內部結構清晰可視。

3.動力總成固定支撐臺采用國標鋁型材平鋪而成，兩端配有保護端蓋。

4.冷卻液循環水道用綠色底漆噴涂，直觀觀察冷卻液流動路徑。

5.帶自鎖腳輪裝置，移動靈活，安全可靠，堅固耐用。

原文網址：http://www.xxdxmfs.cn/proshow.asp?ID=1776

---

尊敬的用戶： 如果您對我們的ZRXNYQD-08比亞迪電驅動傳遞系統訓練臺比較滿意，想要建設與ZRXNYQD-08比亞迪電驅動傳遞系統訓練臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRXNYQD-08比亞迪電驅動傳遞系統訓練臺。
售后：我們承諾在質保期內，若ZRXNYQD-08比亞迪電驅動傳遞系統訓練臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRXNYQD-08比亞迪電驅動傳遞系統訓練臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRXNYQD-08比亞迪電驅動傳遞系統訓練臺零部件僅收成本費的。

---
